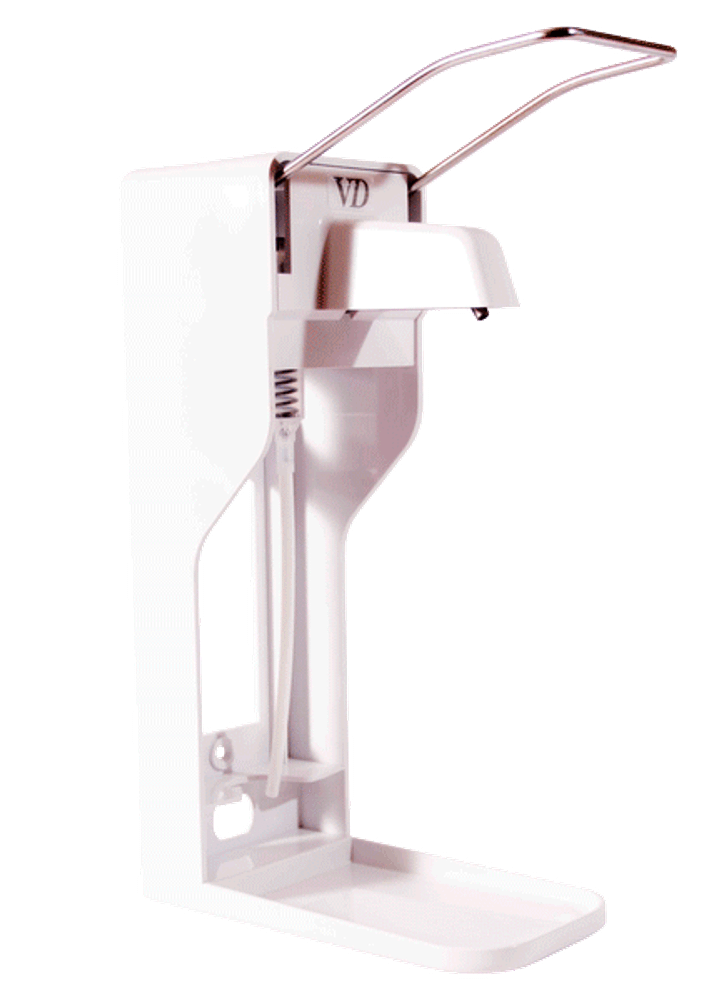

Дозатор локтевой настенный VD-20 с дозирующим механизмом и ванночкой-каплесборником

Дозирующее локтевое настенное устройство VD-20.

Назначение

• для порционной подачи на кожу рук антисептических, дезинфицирующих средств, жидкого мыла, защитных и восстанавливающих кремов из литровых пластмассовых ёмкостей.

Сфера применения

• в организациях, учреждениях где нормативно-технической документацией предусмотрено проведение дезинфекции,
• в организациях здравоохранения,
• на предприятиях пищевой отрасли, общественного питания,
• на предприятиях торговли, на рынках,
• на предприятиях бытового обслуживания, коммунальных объектах,
• в быту.

Технические характеристики

• Габаритные размеры: 350х220х100 мм.

• Объём загружаемого флакона 900 – 1000 мл.
• Максимальное усилие на рычаге нажимного устройства не более 3,5 кг.
• Масса устройства 0,6 кг.
• Привод устройства – локтевой.
• Режим работы – многократный, циклический.

Комплектация:

1. Дозатор - 1 шт;
2. Дюбели распорные - 3 шт;
3. Саморезы 3,5х30 - 3 шт.;
4. Паспорт.

Особенности

• Возможность регулировки дозы средства в диапазоне от 1,5 до 2,5 мл.
• Качественный ударопрочный пластик, устойчивый к воздействию химических и физических факторов.
• Металлические части выполнены из цельной медицинской нержавеющей стали, исключающей образование коррозии.
• Лоток для сбора капель в стандартной комплектации, извлекающийся для мойки и дезинфекции без применения специального инструмента.
• Локтевое нажатие, отсутствие контакта ладони с рычагом дозатора.
• Возможность использования любых средств в стандартных еврофлаконах.
• Точность дозировки, позволяющая исключить перерасход средств.

Подготовка дозатора к работе:

1. Дозатор должен быть расположен над раковиной или поддоном для стекания капель с мокрых рук;

2. Под дозатором для удаления емкости должно быть свободное пространство не менее 15 см;
3. Над дозатором должно быть свободное пространство не менее 3 см для снятия его со стены;
4. Высота крепления дозатора 130 – 135 см от пола до верха корпуса.

Порядок работы:

1. Закрепите дозатор к стене при помощи входящих в комплект поставки дюбелей и саморезов.
2. Снимите крышку и вставьте полиэтиленовую емкость со средством в дозатор.
3. Нажмите на рычаг, пока из трубки выдачи средства не появится порция средства. Дозатор готов к работе.
4. Объем дозы жидкости можно выбрать по маркировке на гильзе, а приподняв ее и поворачивая, можно выставить требуемую дозу не разбирая дозатор.

Техническое обслуживание дозатора:

1. Регулярно мойте внешнюю сторону дозатор рабочими растворами профессиональных концентрированных моющих и чистящих щелочных или нейтральных моющих средств. При необходимости (попадание крови, гноя и др. биологических жидкостей) проводят обработку средствами для экстренной дезинфекции.
2. Не пользуйтесь абразивными или хлорсодержащими очистителями.
3. При засорении клапанов промоте насосную систему не разбирая дозатор. Для этого нужно залить в емкость горячую (60-70оС) воду и произвести многократные нажатия на рычаг, до восстановления нормальной работы дозатора.
4. Полная разборка для дезинфекции дозатора производится следующим образом: 1 - не снимая корпус со стены нажать пальцем в месте указанном на рисунке; 2 - потянув за носик достать в сборе консоль с насосной системой. Порядок установки дозы подачи раствора: 1- гильзу приподнять по отношению к консоли; 2 - повернуть и зафиксировать. Цифры, указанные на гильзе соответствуют следующим дозам: 1– 2,5 мл; 2 – 2,2 мл.; 3 – 1,8 мл; 4 – 1,5 мл выставляется напротив скобы.
5. Дезинфекцию проводят путем полного погружения устройства в раствор дезинфектанта. После чистки и дезинфекции кронштейн ополоснуть проточной водой и вытереть насухо.
